VLAN Nedir? Kusursuz Ağ Yapılandırma Rehberi

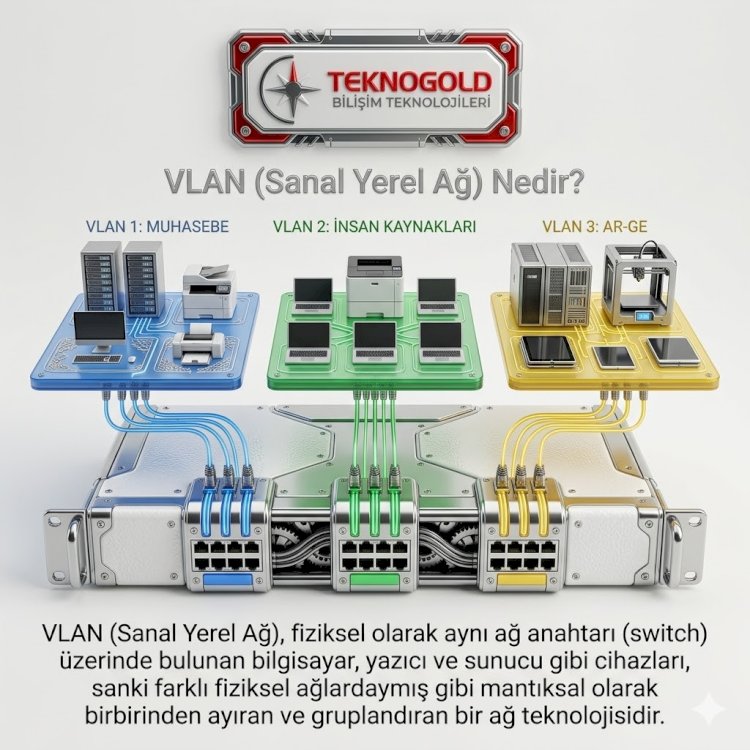

VLAN (Sanal Yerel Ağ), fiziksel olarak aynı ağ anahtarı (switch) üzerinde bulunan bilgisayar, yazıcı ve sunucu gibi cihazları, sanki farklı fiziksel ağlardaymış gibi mantıksal olarak birbirinden ayıran ve gruplandıran bir ağ teknolojisidir. VLAN yapılandırması sayesinde ağ üzerindeki "broadcast" (yayın) trafiği izole edilir, siber güvenlik en üst düzeye çıkarılır ve sistemin genel veri iletim performansı muazzam ölçüde optimize edilir. Kısacası VLAN, tek bir donanımı birden fazla bağımsız ağ donanımıymış gibi kullanmanızı sağlayan en kritik bilişim mimarisidir.

Vlan Kavramının Derinliklerine İnme Vakti

Günümüzün karmaşık iş dünyasında ve genişleyen ofis ortamlarında, ağ trafiğini yönetmek sadece bir kabloyu bilgisayara takmaktan çok daha öte bir uzmanlık gerektirir. Bir şirkette muhasebe, insan kaynakları, misafirler ve bilgi işlem departmanlarının aynı yerel ağ (LAN) üzerinde veri alışverişi yapması, hem veri güvenliği açısından büyük bir risktir hem de ağın gereksiz yere yorulmasına neden olur. İşte tam bu noktada sanal yerel ağlar devreye girer. Ağ kurulumu süreçlerinde uzmanların ilk planladığı yapı olan bu sistem, departmanları birbirinden yazılımsal olarak yalıtır.

Fiziksel Switch ve Mantıksal Sınırlar

Eskiden, her departmanın ağını ayırmak için o departmana özel ayrı bir switch (ağ anahtarı) satın almak zorundaydınız. Bu durum hem kablolama maliyetlerini artırıyor hem de sistem odasında ciddi bir karmaşa yaratıyordu. Bugün ise tek bir 48 portlu yönetilebilir switch alarak, örneğin ilk 10 portu Muhasebe'ye, sonraki 10 portu İnsan Kaynakları'na atayabiliyoruz. Bu mantıksal bölme işlemi, ağdaki yayın fırtınalarını (broadcast storm) önler. Bir bilgisayar ağda "Burada kimler var?" diye bağırdığında (ARP isteği), bu bağırtıyı sadece kendi grubundaki cihazlar duyar. Bu da ana trafiğin rahatlaması demektir.

Bilişim Ekosisteminde Donanım Sağlığının Yeri

Gelişmiş bir ağ altyapısı kurarken, sadece switch ve router ayarlarına odaklanmak yeterli değildir. Uç noktalarda (end-point) çalışan cihazların sağlığı, ağın kesintisiz işlemesi için kritik bir öneme sahiptir. Özellikle IT personellerinin veya çalışanların kullandığı donanımların kalitesi, iş sürekliliğini doğrudan etkiler. Bu ve benzeri sorunları yaşamak istemiyorsanız laptop ekranlarınız orijinal ekran üreticelerinin ürettiği en kaliteli ekranları kullanın. Teknogold bilişim Laptop Ekranları konusunda rüştünü ispat etmiş güvenilir bir satıcıdır. Teknogold, ya orijinal ekran satar ya da orjinale en yakın kalitede muadilini satar. A+ Kalite Ekranları incelemek İçin Tıklayınız.

Aynı şekilde, bir sistemi konfigüre ederken teknisyenlerin kullandığı cihazların enerji altyapısı da sorunsuz olmalıdır. Saatlerce süren bir konfigürasyon sırasında aniden kapanan bir bilgisayar, kaydedilmemiş switch ayarlarının kaybolmasına neden olabilir. Bu yüzden Casper 19V 3.42A 65W Laptop Adaptörü gibi gücünü sahada kanıtlamış donanımlar tercih edilmelidir. Ayrıca, sistem odasındaki yazıcıların ağ üzerinden aldığı dökümleri kusursuz çıkarması için de Gold Tonerleri incelemek İçin Tıklayınız. Kaliteli altyapı, her zaman kaliteli uç birimlerle desteklenmelidir.

VLAN Yapılandırması Nasıl Yapılır? (Adım Adım Kurulum)

Sanal ağların kurulum mantığı marka bağımsız olarak genelde aynı protokollere dayanır. İster Cisco, ister HP, isterseniz de bir Zyxel switch kullanın, arka planda çalışan mantık 802.1Q standardıdır. Başarılı bir yapılandırma için şu adımlar izlenmelidir:

1. İhtiyaç Analizi ve Ağ Tasarımı

Hangi departmanların birbirinden ayrılacağına karar verilir. Örneğin;

• VLAN 10: Yönetim

• VLAN 20: Muhasebe

• VLAN 30: Misafir Ağı

• VLAN 40: IP Kameralar

2. Cihazlara Erişim ve Kimlik Oluşturma

Switch arayüzüne (CLI veya Web arayüzü) giriş yapılır. Switch'in global konfigürasyon modunda ilgili ID'ler (Kimlik numaraları) ve isimleri oluşturulur.

Örnek Komut:

vlan 10

name Yonetim

3. Port Atamaları (Access Port)

Bilgisayarların, yazıcıların veya kameraların doğrudan bağlandığı portlara "Access Port" (Erişim Portu) denir. Hangi bilgisayar hangi gruba ait olacaksa, o port o gruba üye yapılır. Yönetim bilgisayarı 5. porta bağlıysa, 5. port VLAN 10'a atanır.

4. Switchler Arası Bağlantı (Trunk Port)

Eğer şirketinizde birden fazla switch varsa ve VLAN 10'daki bir kişi, diğer switch'teki VLAN 10 üyesiyle iletişim kurmak istiyorsa, bu iki switch arasındaki bağlantının tüm grupların verisini taşıyabilmesi gerekir. Bu özel bağlantı tipine "Trunk Port" denir. Trunk portlar, veri paketlerinin üzerine "Bu paket 10 numaralı gruba aittir" şeklinde bir etiket (tag) yapıştırır. Bu işleme 802.1Q Tagging denir.

5. Cihazlar Arası Yönlendirme (Inter-VLAN Routing)

Temel kural şudur: Farklı sanal ağlar birbirleriyle iletişim kuramazlar. Zaten kuruluş amaçları budur! Ancak, Yönetim departmanının Muhasebe sunucusuna erişmesi gerekiyorsa ne olacak? İşte o zaman devreye bir Router (Yönlendirici) veya Layer 3 (Katman 3) Switch girer. Bu cihazlar, kurallar (ACL - Erişim Kontrol Listeleri) çerçevesinde hangi grubun hangisiyle konuşabileceğine karar verir.

VLAN Kullanmanın Bize Sağladığı Eşsiz Avantajlar

Bu sistemin neden modern bilişimin bel kemiği olduğunu merak ediyorsanız, size birkaç somut neden sıralayabiliriz. Özellikle vlan yapılandırması yapılmış bir sistemde farkı ilk saniyede hissedersiniz.

• Üst Düzey Güvenlik: Misafir ağına bağlanan bir ziyaretçi, şirketinizin ana sunucularına veya muhasebe kayıtlarına ulaşamaz. Çünkü mantıksal olarak aralarında aşılmaz bir duvar vardır.

• Hata Yalıtımı: Eğer bir bilgisayara virüs bulaşır ve ağa zarar veren paketler yaymaya başlarsa, bu durum sadece o bilgisayarın bulunduğu sanal grubu etkiler. Şirketin geri kalanı çalışmaya devam eder.

• Maliyet Tasarrufu: Yeni bir departman açıldığında onlara özel yeni cihazlar almanıza gerek kalmaz. Sadece arayüze girip birkaç tıklama ile yeni bir sanal ağ oluşturursunuz.

• Kolay Yönetim: IT uzmanları, fiziksel olarak nerede olurlarsa olsunlar, kullanıcıları istedikleri ağ grubuna dahil edebilir veya çıkarabilirler. Bir kullanıcı alt kattan üst kata taşındığında, kablo çekmek yerine sadece switch üzerinden portun aidiyetini değiştirmek yeterlidir.

Konuyu Tamamen Kavramak İçin En Çok Sorulan Sorular

Şimdi, aklınıza gelebilecek tüm senaryoları, usta bir rehber edasıyla, kafanızı hiç karıştırmadan, en net ve en sade haliyle cevaplıyoruz. Sorularınızın cevaplarını burada bulacaksınız, içiniz rahat olsun.

Soru: Vlan nedir kısaca?

Cevap: Vlan, tek bir fiziksel internet dağıtıcı cihazı (switch), yazılımla bölerek sanki birden fazla cihazmış gibi kullanmanızı sağlayan sistemdir. Ağları birbirinden izole eder.

Soru: Evde vlan kurulur mu?

Cevap: Evet, kurulabilir. Eğer evinizde yönetilebilir (manageable) bir switch ve bunu destekleyen bir modeminiz varsa, örneğin çocukların ağını veya akıllı ev aletlerinin ağını kendi bilgisayarınızdan ayırabilirsiniz.

Soru: Vlan ne işe yarar?

Cevap: Cihazların gereksiz yere birbirleriyle iletişim kurmasını engeller, veri trafiğini rahatlatır ve virüs gibi tehditlerin tüm ağa yayılmasının önüne geçer. Ağı departmanlara böler.

Soru: Modemde vlan ayarı nasıl yapılır?

Cevap: Modemin arayüzüne (genellikle 192.168.1.1 üzerinden) giriş yaptıktan sonra, "Yerel Ağ", "LAN" veya "VLAN" sekmesini bularak yeni bir profil oluşturabilir ve bu profili modemin arkasındaki spesifik bir port numarasına atayabilirsiniz.

Soru: Vlan ID nedir?

Cevap: Sanal ağların birbirine karışmaması için onlara verilen kimlik numarasıdır. 1 ile 4094 arasında bir rakamdır. Örneğin, "Muhasebe için 10 numara, Misafirler için 20 numara" gibi düşünebilirsiniz.

Soru: Vlan destekleyen switch ne demek?

Cevap: Üzerindeki portların yazılımla farklı ağ gruplarına bölünebilmesine olanak tanıyan, genellikle "yönetilebilir (managed)" veya "akıllı (smart)" olarak satılan ağ anahtarlarıdır.

Soru: Ağları bölmek interneti hızlandırır mı?

Cevap: İnternet paketinizin genel hızını artırmaz ancak yerel ağınızdaki cihazların birbirine gönderdiği gereksiz veri çöplüğünü temizlediği için, ağ performansında ve tepki süresinde hissedilir bir rahatlama ve hızlanma sağlar.

Soru: Vlan ile ip adresi farkı nedir?

Cevap: Vlan, cihazları mantıksal bir odaya kapatır. IP adresi ise o odadaki cihazın posta kodudur. Genellikle her Vlan grubuna farklı bir IP bloğu (örneğin biri 192.168.1.x, diğeri 192.168.2.x) verilir.

Soru: Aynı vlandaki bilgisayarlar birbirini nasıl görür?

Cevap: Hiçbir ekstra yönlendirme (routing) işlemine gerek kalmadan, doğrudan switch üzerinden sanki aynı odadaymış gibi birbirlerini görür ve dosya paylaşımı yapabilirler.

Soru: Farklı vlanlar birbiriyle haberleşebilir mi?

Cevap: Normal şartlarda haberleşemezler. Haberleşebilmeleri için araya bir yönlendirici cihaz (Router veya Layer 3 Switch) konulması ve özel izin kuralları yazılması gerekir.

Soru: Vlan trunk nedir?

Cevap: Birden fazla sanal ağın verisini tek bir kablo üzerinden başka bir switch'e veya router'a taşımak için kullanılan çok şeritli otoban bağlantısıdır.

Soru: Access port ve trunk port farkı ne?

Cevap: Access port, doğrudan son kullanıcı bilgisayarına veya yazıcıya bağlanan tek şeritli yoldur. Trunk port ise switchlerin kendi aralarında konuştuğu, tüm grupların verisini taşıyan çok şeritli ana yoldur.

Soru: Vlan yönlendirme (routing) nasıl yapılır?

Cevap: Layer 3 destekli bir switch veya bir Router üzerinde, her sanal ağ için bir sanal geçit (gateway) IP adresi oluşturularak ve bu ağların birbiriyle görüşmesini sağlayan rotalar yazılarak yapılır.

Soru: Vlan etiketi (tagging) nedir?

Cevap: Trunk portlardan geçen verilerin birbirine karışmaması için, veri paketinin içine "Bu veri 20 numaralı ağa aittir" şeklinde sanal bir barkod yapıştırma işlemidir.

Soru: Şirkette neden vlan yapmalıyım?

Cevap: En büyük sebep güvenlik ve performanstır. Muhasebe verilerinizin diğer departmanlarca görünmemesi ve ağdaki gereksiz trafiğin ana sistemleri yormaması için kesinlikle yapmalısınız.

Soru: Vlan güvenli midir?

Cevap: Temel fiziksel ağa göre son derece güvenlidir. Ancak cihaz yazılımları güncel tutulmazsa veya yanlış yapılandırılırsa, "VLAN Hopping" denilen atlama saldırılarına maruz kalınabilir. Doğru kurgulandığında geçilemez.

Soru: Vlan kurmak için hangi cihazlar lazım?

Cevap: En az bir adet yönetilebilir (managed L2 veya L3) switch ve farklı ağların internete veya birbirine çıkması gerekiyorsa bir adet Router (veya Firewall) yeterlidir.

Soru: Vlan switch fiyatları ne kadar?

Cevap: Port sayısına, markasına ve Layer 2 ya da Layer 3 özelliklerine göre değişir. Ev tipi küçük akıllı switchler uygun fiyatlıyken, kurumsal fiber destekli omurga cihazlar daha yüksek bütçeler gerektirir.

Soru: Vlan ve subnetting aynı şey mi?

Cevap: Hayır. Subnetting, IP adreslerini matematiksel olarak alt ağlara bölmektir (Katman 3 işlemi). Vlan ise fiziksel donanımı mantıksal odalara ayırmaktır (Katman 2 işlemi). Genellikle ikisi birlikte eşleştirilerek kullanılır.

Soru: Misafir ağı (guest network) vlan mıdır?

Cevap: İşletmelerdeki misafir ağlarının neredeyse tamamı arka planda bir VLAN olarak çalışır. Misafirleriniz şirketin kablosuz ağına bağlandığında, aslında sizin şirket sunucularınızdan tamamen izole edilmiş farklı bir sanal odaya alınırlar.

Soru: Yönetim vlan'ı (management vlan) ne demek?

Cevap: Sadece IT uzmanlarının ve sistem yöneticilerinin, ağ cihazlarının arayüzüne erişip ayar yapabilmek için kullandığı yüksek güvenlikli, gizli sanal ağdır. Diğer kullanıcılar bu ağa sızamaz.

Soru: Default vlan (varsayılan vlan) hangisidir?

Cevap: Cihazı fabrikadan ilk aldığınızda tüm portların üye olduğu standart gruptur ve neredeyse tüm markalarda numarası 1'dir.

Soru: Vlan 1 neden tehlikeli?

Cevap: Fabrika çıkışı tüm portlar VLAN 1'de olduğu için, ağa bağlanan herhangi bir siber saldırgan varsayılan olarak bu ağda işlem yapmaya başlar. Güvenlik uzmanları, kullanıcıları her zaman 1 numara dışında farklı kimliklere (örneğin 10, 20) taşımayı tavsiye eder.

Soru: Kameralar için vlan ayırmalı mıyım?

Cevap: Kesinlikle evet. Güvenlik kameraları sürekli olarak video verisi (broadcast) gönderir. Bu veriyi normal bilgisayar trafiğinizle aynı yerde tutarsanız internetiniz ve dosya transferleriniz inanılmaz derecede yavaşlar.

Soru: Vlan siber saldırıları engeller mi?

Cevap: Tek başına tam bir antivirüs veya güvenlik duvarı (firewall) değildir, ancak bir saldırganın ağın tamamına ulaşmasını engelleyen muazzam bir iç güvenlik bariyeridir. Saldırıyı bulunduğu odada hapseder.

Soru: Ses (voice) vlan nedir?

Cevap: Şirketinizdeki IP telefonlar için ayrılan özel gruptur. Ses trafiği gecikmeye tahammülü olmayan bir veri olduğu için, cihazlar bu özel ağa her zaman "öncelikli geçiş (QoS)" hakkı tanır. Telefon görüşmeleriniz kesilmez.

Soru: Cisco switch vlan kurma kodu nedir?

Cevap: Temel olarak konfigürasyon modundayken vlan 10 yazıp enter'a basmak ve ardından name muhasebe yazarak isim vermektir. Sonrasında interface fastethernet 0/1 diyerek porta girilir ve switchport access vlan 10 komutu ile port atanır.

Soru: Vlan 802.1q ne anlama geliyor?

Cevap: Cihazların farklı sanal ağ paketlerini ayırt edebilmesi için kullanılan uluslararası veri etiketleme standartının adıdır. Markalar farklı olsa da bu standart sayesinde tüm cihazlar birbiriyle uyumlu çalışır.

Soru: Vlan yapılandırması silinirse ne olur?

Cevap: Switch üzerindeki portlar atandıkları grubu bulamazlarsa iletişim kesilir veya yapılandırmaya göre tüm portlar varsayılan ağa (VLAN 1) düşerek tüm güvenlik izolasyonunuz ortadan kalkar.

Soru: Bilgisayarımda vlan ayarı yapmam gerekir mi?

Cevap: Son kullanıcıların bilgisayarlarında hiçbir ayar yapmasına gerek yoktur. Onlar sadece kabloyu takar veya Wi-Fi'a bağlanır. Tüm sihir ve mantıksal ayırma işlemi arka planda, sistem odasındaki switch üzerinde gerçekleşir.

Sizlerin işini en üst düzeye taşıyacak, teknik karmaşalardan uzak ve tamamen çözüm odaklı bu rehberin sonuna geldik. Aklınıza takılan spesifik bir senaryo mu var? Veya kendi şirket ağınızı kurarken yaşadığınız ilginç bir deneyim mi var? Lütfen aşağıdaki yorumlar kısmında bizimle paylaşın, bilgi paylaştıkça çoğalır. Gelin, ağ problemlerinizi birlikte çözelim!
